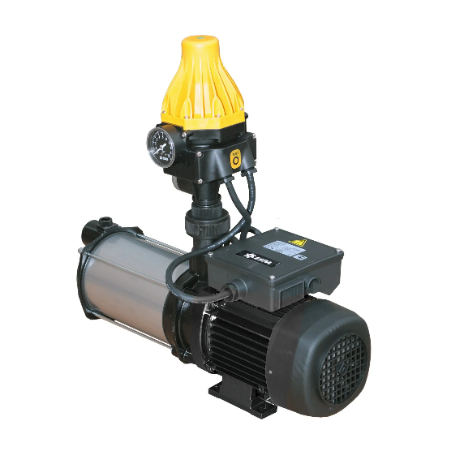

ASPRI15 R PRESSDRIVE

Поверхностная автоматическая насосная станция серии ASPRI15 R PRESSDRIVE с корпусом из нержавеющей стали AISI 304 оснащена встроенным самовсасывающим клапаном. Он обеспечивает сильную всасывающую способность. В случае если трубопровод не наполнен, такая станция способна поднять воду на высоту до 9м, при этом станция не боится воздушных пробок. Купить насос в компании ESPA можно с доставкой в любой регион России.

ПРЕИМУЩЕСТВА/ОСОБЕННОСТИ

Насосные станции ASPRI15 R PRESSDRIVE благодаря наличию встроенного самовсасывающего клапана обладают сильной самовсасывающей способностью, поднимая воду при незаполненном всасывающем трубопроводе на высоту до 9 м*.
Блок контроля потока со встроенным обратным клапаном позволяет обеспечить полностью автоматическую работу насосной станции.
В блоке контроля потока реализованы функции защиты от «сухого хода», работы «на закрытую задвижку», визуализация подключения к сети, работы станции, срабатывания защиты (LED-индикаторы на корпусе блока контроля потока), автоперезапуска (с интервалами времени между перезапусками 1, 5, 15 и 60 минут), а также предусмотрена кнопка ручного перезапуска станции (RESET).
Катафорезное покрытие патрубков насоса обеспечивает защиту от коррозии.
Отличительной характеристикой станций ASPRI15 R PRESSDRIVE является низкий уровень шума.
Станции обладают компактными размерами, отличными гидравлическими характеристиками, отличаются высокой надежностью в эксплуатации.
Электродвигатели станций обладают высокой энергоэффективностью.
* Перед началом эксплуатации корпус насоса должен быть полностью заполнен водой. Величина высоты подъема воды приведена для эксплуатации насоса на высоте при температуре окружающей среды и перекачиваемой жидкости 20°С и при нулевой альтитуде (высоте над уровнем моря). В реальных условиях эксплуатации высота подъема воды насосом может быть меньше.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Центробежный горизонтальный многоступенчатый электронасос в комплекте с блоком контроля потока
Тип рабочего колеса: закрытое
Тип уплотнения: механическое (торцевое)
Охлаждение электродвигателя: воздушное, принудительное (посредством вентилятора, установленного на валу электродвигателя)
Тип присоединения к:
- всасывающему патрубку: резьбовое
- напорному патрубку: резьбовое

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

Принцип работы самовсасывающего клапана
Конфигурация корпуса самовсасывающего клапана обеспечивает сильную всасывающую способность  при условии заполнения корпуса насоса водой и незаполненном всасывающем трубопроводе. При запуске насоса за счет вращения в водной среде рабочих колес возникают центробежные силы, обеспечивающие выкачивание воздуха из всасывающего трубопровода. Затем в трубопроводе создается сильное разрежение, за счет которого вода начинает подниматься по трубопроводу к всасывающему патрубку насоса. Достигая насоса, вода заполняет его внутреннее пространство. При этом смесь воздуха и воды, циркулирующая в насосе, постепенно сменяется водой, имеющей гораздо большую плотность, что приводит к многократному возрастанию давления внутри корпуса насоса. Конструкция клапана рассчитана таким образом, что в момент полного заполнения внутреннего пространства насоса клапан закрывается под воздействием потока воды, увеличивая при этом производительность и общий КПД насоса.

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК

ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ ХАРАКТЕРИСТИК

РАЗМЕРЫ И ВЕС
