Гидравлический разделитель совмещенный с коллектором "Север-М"

Модель:

Цена от: 13 920 руб.

Гидравлический разделитель совмещенный с коллектором "Север-М"

Гидравлический разделитель совмещенный с коллектором "Север-М"

Термогидравлический разделитель модульного типа «Север-М» предназначен для разделения первичного (котлового) и вторичного (отопительного) контуров и распределения вторичного контура на несколько независимых контуров потребления.

Представляет из себя сборку классической гидравлической стрелки на 4 выхода и распределительных коллекторов на 3,4,5,6 или 7 потребителей.

Север-М3

Параметры:

Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1’’ (нр)
Патрубки воздухоотводчиков 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Кол-во контуров 3
Межосевое расстояние 125 мм
Номинальная мощность 70 кВт
Габаритные размеры 490/320/100
Вес брутто 7,4 кг

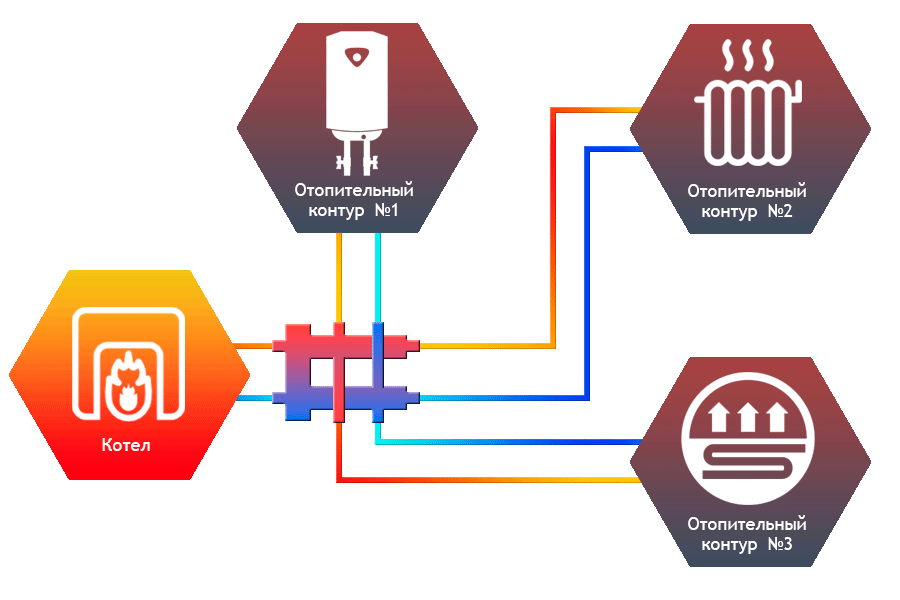

Схема подключения

3sp43T1ZnmrgiOM7mEDUEAdFzCE1A305S_dzYV_n3jBUJagBI9pJjJbPJhopcKSwmDwavbSnWHfiNHAl_Bqu_IO7cXEczgj7iUowtbNPIes=.gif

Север М 2+1

Параметры:

Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Кол-во контуров 3
Давление 6 бар
Номинальная мощность 70 кВт
Габаритные размеры 740/320/100

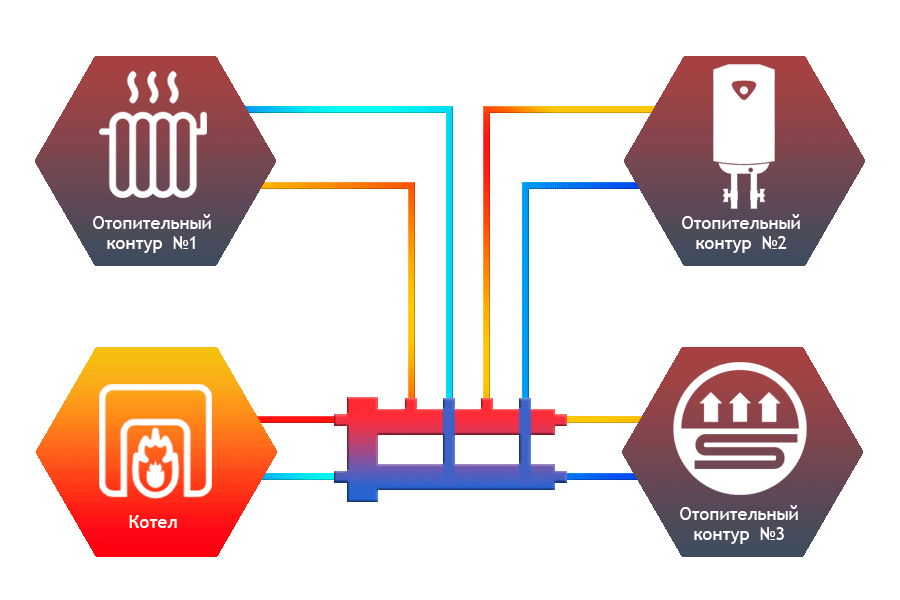

Схема подключения

3sp43T1ZnmrgiOM7mEDUEAdFzCE1A305S_dzYV_n3jBUJagBI9pJjJbPJhopcKSwLMDGZPpPTfsAnTRwh6lsrE3udOJu8tlszB-CDP9W3-Q=.gif

Север-М4

Параметры:
Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 4
Номинальная мощность 70 кВт
Габаритные размеры 990/320/100
Вес брутто 12,4 кг

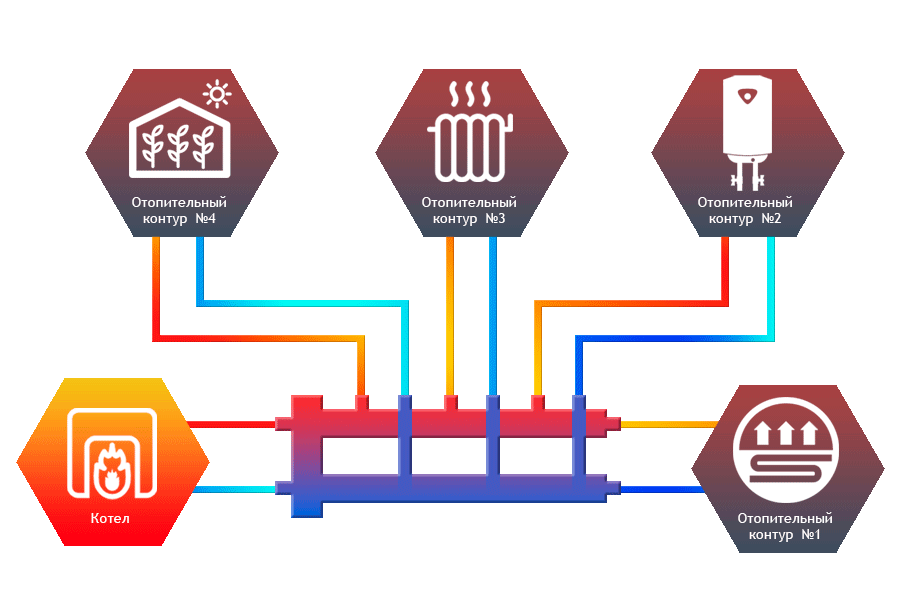

Схема подключения

3sp43T1ZnmrgiOM7mEDUEAdFzCE1A305S_dzYV_n3jBUJagBI9pJjJbPJhopcKSwcRQGYJeSym3g2WVSxJnBUk7O2phP21CEHF8HlR32Nps=.gif

Север-М5

Параметры:

Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 5
Номинальная мощность 70 кВт
Габаритные размеры 740/320/100
Вес брутто 10,45 кг

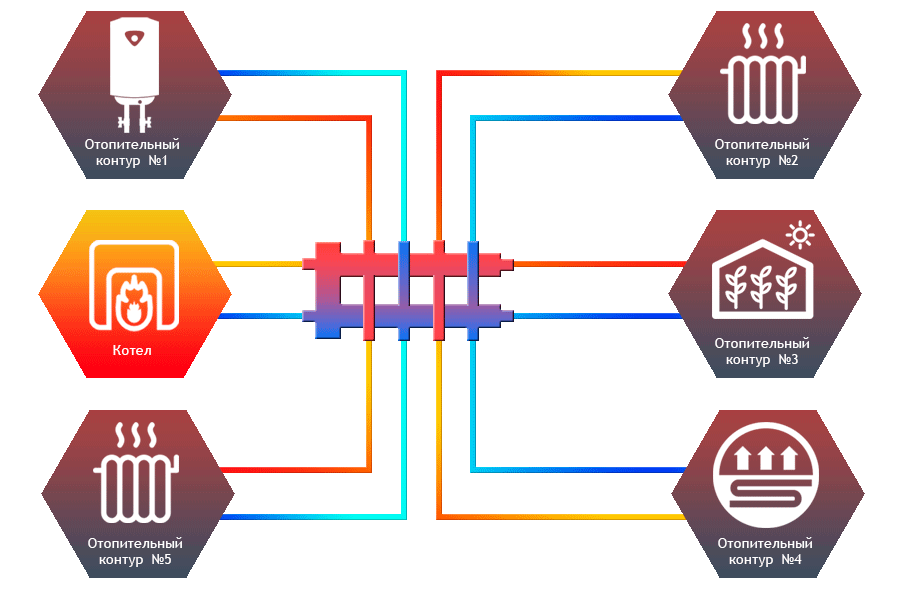

Схема подключения

3sp43T1ZnmrgiOM7mEDUEAdFzCE1A305S_dzYV_n3jBUJagBI9pJjJbPJhopcKSw1ETSOwl9OMPU-YBPxAMovnaC3PhQ-Aq7R7cYJ03oVx4=.gif

Север-М6

Параметры:

Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 6
Номинальная мощность 70 кВт
Габаритные размеры 1490/320/100
Вес брутто 21 кг

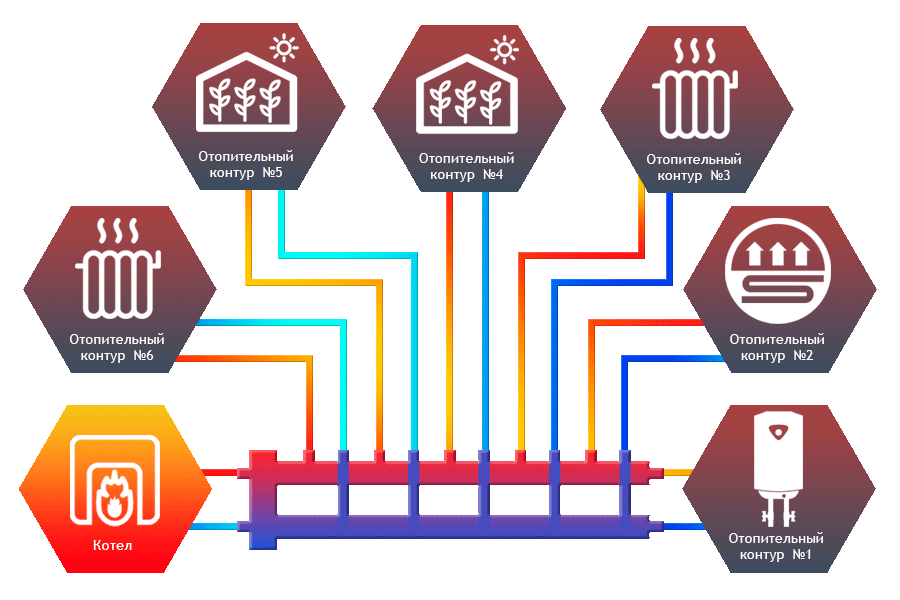

Схема подключения

oVJdTJ-2s3m_3sBJPqRjIoWULm5yax8SHvmvMSjGID7X8wNrVLJ3-wBuC4mNvT33368JE9NxrqyBVw4a4HHTzZU7ysFDeIn1D_v9AL5WQZg=.gif

oVJdTJ-2s3m_3sBJPqRjIoWULm5yax8SHvmvMSjGID7X8wNrVLJ3-wBuC4mNvT33368JE9NxrqyBVw4a4HHTzZU7ysFDeIn1D_v9AL5WQZg=.gif

Север М7

Параметры:

Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 7
Номинальная мощность 70 кВт
Габаритные размеры 990/320/100
Вес брутто 16 кг

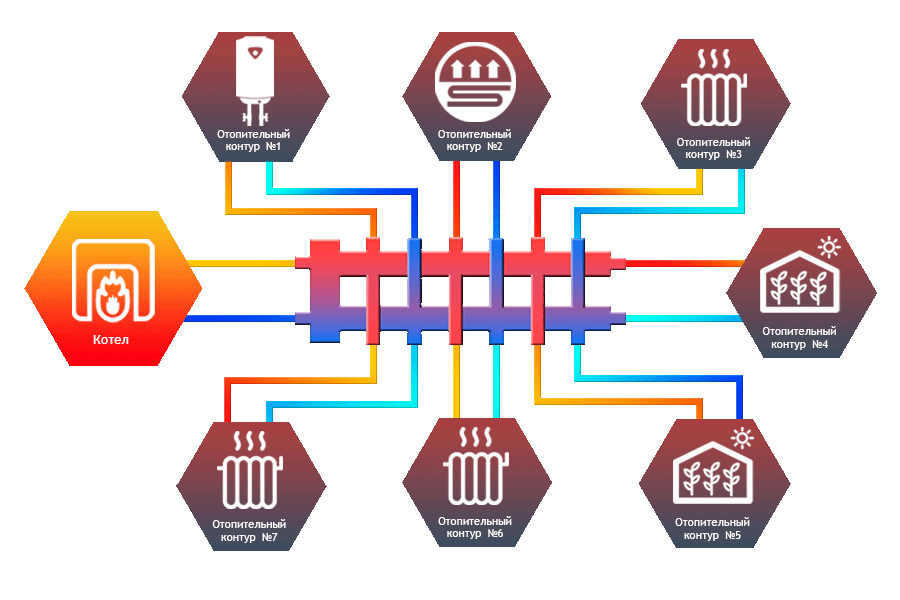

Схема подключения

oVJdTJ-2s3m_3sBJPqRjIoWULm5yax8SHvmvMSjGID7X8wNrVLJ3-wBuC4mNvT33tvnie1C71ZOuB0oqan4oUv0el7dfqFOC3dfERyHCOjU=.gif

oVJdTJ-2s3m_3sBJPqRjIoWULm5yax8SHvmvMSjGID7X8wNrVLJ3-wBuC4mNvT33tvnie1C71ZOuB0oqan4oUv0el7dfqFOC3dfERyHCOjU=.gif

Север-М4+1

Параметры:

Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 5
Номинальная мощность 70 кВт
Габаритные размеры 1240/320/100
Вес брутто 14,4 кг

bcwLqcUNSUCjPaRrUQRNd_jZI7hWYSmHgy2MMyOLZk7X6zmmE4uIPpp1Qi3ENZMvGDboOXlgoRloiKi0_X360qfqiSr-ri4CZ89MRu-LcTnc7FzHVV19826L2qG9e20i.gif
