Рабочее положение – вертикальное

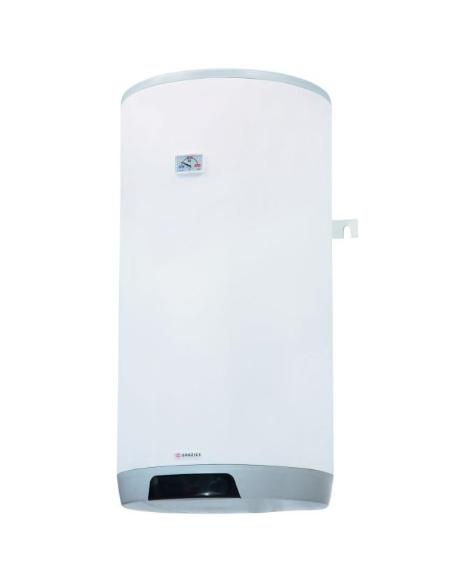

Водонагреватель косвенного нагрева с объёмом 80–200 литров, монтируемый на стену. Без электронагрева.
Водонагреватель подключён к внешнему источнику теплоэнергии с максимальной температурой 110 °C и давлением 1 MPa .Нагрев обеспечивает мощный спиральный теплообменник. Водонагреватель оборудован регулятором температуры ГТВ (термостат для управления трёхходовым клапаном или циркуляционным насосом) с электропитанием 230 V/50 Hz, предохранительным клапаном и выводом для циркуляции.

Основная функция

Нагрев ГТВ круглый год горячей водой отопительной системы из газового котла.


Скачать документацию

Инструкция по эксплуатации и монтажу



Тип	OKC 80 NTR/Z	OKC 100 NTR/Z	OKC 125 NTR/Z	OKC 160 NTR/Z	OKC 200 NTR/Z
Объём [л]	75	95	120	147	195
Вес водонагревателя [кг]	39	56	62	70	87
Высота водонагревателя [мм]	736	881	1 046	1 235	1 300
Диаметр водонагревателя [мм]	524	524	524	524	584
Поверхность теплообменника [м^^2^^]	0,41	1	1	1	1
Рабочее давление бака [MPa]	0,6	0,6	0,6	0,6	0,6
Рабочее давление теплообменника [MPa]	1	1	1	1	1
Подключение ТТВ	JS 3/4"	JS 3/4"	JS 3/4"	JS 3/4"	JS 3/4"
Подключение отопительной воды	JS 3/4"	JS 1"	JS 1"	JS 1"	JS 1"
Диапазон установки [°C]	до 80	до 80	до 80	до 80	до 80
Рекоменд. температура тёплой воды [°C]	60	60	60	60	60
Коэфф. электр. безопасности	IP 45	IP 45	IP 45	IP 45	IP 45
Напряжение подключения	1 P-EN AC 230 V/50 Hz	1 P-EN AC 230 V/50 Hz	1 P-EN AC 230 V/50 Hz	1 P-EN AC 230 V/50 Hz	1 P-EN AC 230 V/50 Hz
Номиналь.отоп. мощность при температ. отоп. воды 80 °C и расходу 720 л/час [W]	9 000	24 000	24 000	24 000	24 000
Время нагрева воды с 10 °C до 60 °C [минут]	32	14	17	23	28
